Steel Wire Ropes Manufacturer para sa Matibay at Maaasahang Lifting Solutions

Ang Steel Wire Rope ay isa sa mga pinaka-kritikal na bahagi na nagdadala ng pagkarga na ginagamit sa pag-angat, rigging, pagmimina, dagat, konstruksiyon, at pang-industriya na mga aplikasyon. SaYS BAKAL, gumagawa kami ng mga steel wire rope sa ilalim ng mahigpit na kontrol sa kalidad upang matugunan ang mga pamantayan ng ASTM, EN, ISO, at GB/T. Sinasaklaw ng aming mga produkto ang mga diyametro mula 1.5 mm hanggang 160 mm, mga lakas ng tensile hanggang 2160 MPa, at mga surface finish kasama ang maliwanag, galvanized, at hindi kinakalawang na asero. Kailangan mo man ng compact na 6x19 na konstruksyon para sa pangkalahatang lifting o isang napaka-flexible na 6x36 na lubid para sa mga pagpapatakbo ng crane at winch, ang YS STEEL ay naghahatid ng pare-parehong pagganap, mahabang buhay ng serbisyo, at ganap na traceability. Ang bawat batch ay sinusubok para sa breaking load, fatigue resistance, at dimensional accuracy bago ipadala.

Teknikal na Pagtutukoy

Tinutukoy ng mga sumusunod na teknikal na parameter ang aming karaniwang hanay ng steel wire rope. Available ang mga custom na construction para sa OEM at mga espesyal na proyekto.

Mga Uri ng Konstruksyon at Pangkalahatang Katangian

• 6x7:6 na hibla, bawat isa ay may 7 kawad; mababang flexibility, mataas na abrasion resistance; angkop para sa mga guy lines, static rigging, at straight-line load.
• 6x19:6 na hibla, bawat isa ay may 19 na kawad; medium flexibility, mataas na crush resistance; malawakang ginagamit para sa lifting, hoisting, winch lines, at general engineering.
• 6x36:6 na hibla, bawat isa ay may 36 na kawad; mataas na kakayahang umangkop, mahusay na paglaban sa pagkapagod; mainam para sa mga crane rope, boom hoists, at mga application na may maraming sheave bends.
• 6x37:6 na hibla, bawat isa ay may 37 kawad; katulad ng 6x36 ngunit may bahagyang naiibang pag-aayos ng wire; ginagamit sa mga elevator, mga linya ng pagbabarena, at pang-industriyang pag-angat.
• 8x19:8 strands, bawat isa ay may 19 wires; mataas na flexibility at makinis na operasyon; karaniwan para sa mga elevator rope at high-speed application.
• 35x7:35 strands, bawat isa ay may 7 wires; disenyong lumalaban sa pag-ikot; ginagamit para sa mga tower crane at single-part lifting kung saan dapat kontrolin ang rope spin.
• Compacted strand ropes:6xK36WS, 8xK26WS, at katulad; mas makinis na ibabaw, pinabuting buhay ng pagkapagod, at nabawasan ang pagkasira sa mga bigkis.

Mga Pangunahing Pagpipilian

• FC (Fiber Core):Polypropylene o sisal core; mas magaan ang timbang, mas nababaluktot, ngunit mas mababa ang resistensya ng crush.
• IWRC (Independent Wire Rope Core):Isang hiwalay na wire rope core; mas mataas na lakas, mas mahusay na dimensional na katatagan, at mas malaking crush resistance.
• WSC (Wire Strand Core):Isang solong strand core; nag-aalok ng balanse sa pagitan ng flexibility at structural support.
• Synthetic Core:Mataas na pagganap ng polymer core; binabawasan ang timbang at pinapabuti ang baluktot na pagkapagod sa ilang mga kapaligiran sa dagat.

Surface Finish at Corrosion Protection

• Maliwanag (Kulay sa sarili):Uncoated, lubricated sa panahon ng produksyon; para sa panloob at mababang kaagnasan na kapaligiran.

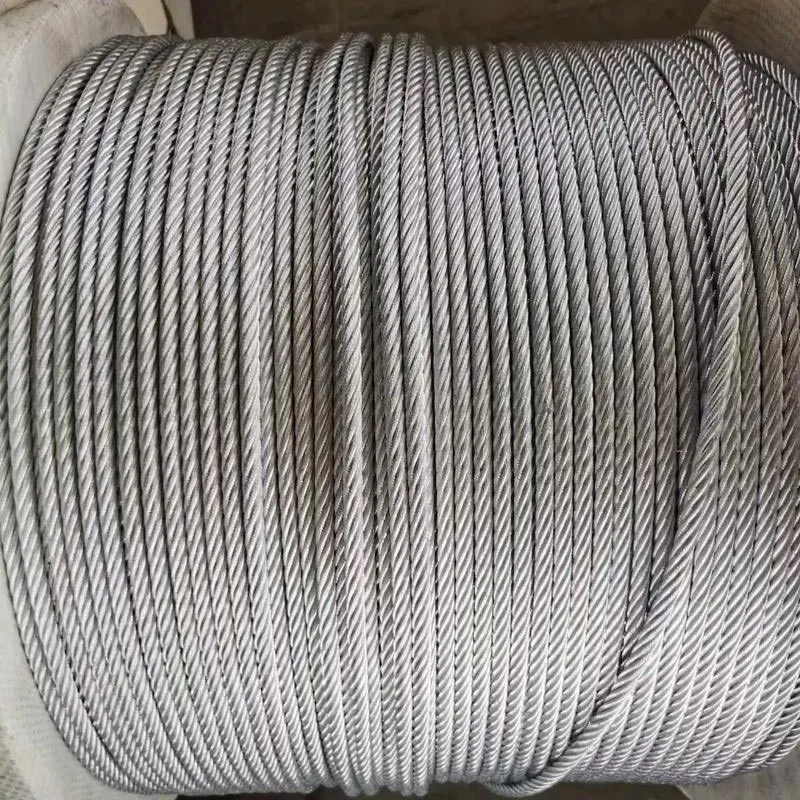

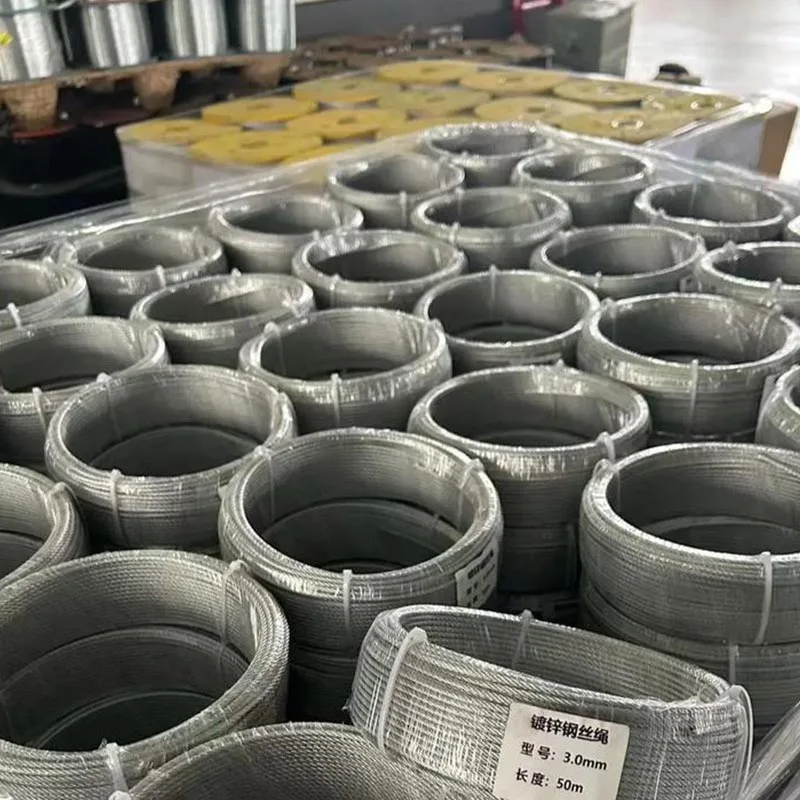

• Galvanized:Hot-dip o electro-galvanized; Class A o Class B zinc coating para sa panlabas at marine exposure.

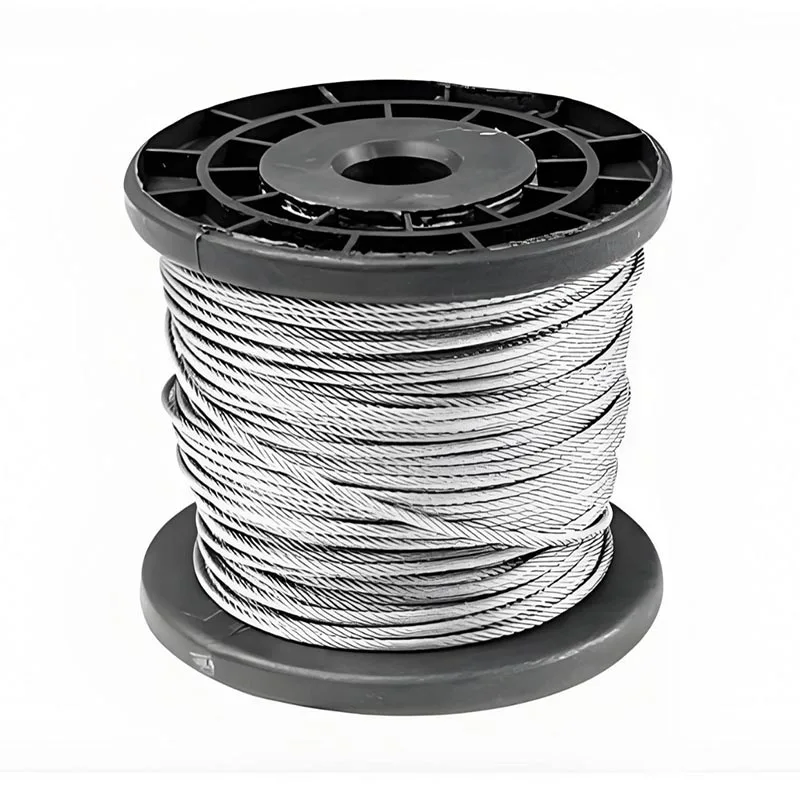

• Hindi kinakalawang na asero:AISI 304, 316, o 316L; mahusay na paglaban sa kaagnasan para sa paggamit ng kemikal, pagkain, at malayo sa pampang.
• Pinahiran ng Zinc-Aluminum Alloy:Pinahusay na paglaban sa kaagnasan kumpara sa karaniwang galvanizing; angkop para sa mga agresibong kapaligiran.

Mga Mechanical Properties at Breaking Load

Ang mga talahanayan sa ibaba ay nagpapakita ng mga tipikal na halaga para sa mga karaniwang lubid ng YS STEEL. Maaaring bahagyang mag-iba ang mga aktwal na halaga depende sa uri ng core, lubrication, at partikular na batch ng pagmamanupaktura. Palaging sumangguni sa sertipiko ng gilingan na ibinigay sa bawat kargamento.

Talahanayan 1: 6x19 IWRC Steel Wire Rope – Nominal Diameter, Timbang, at Minimum na Breaking Load (Tensile Grade 1770 MPa)

Talahanayan 2: 6x36 IWRC Steel Wire Rope – Nominal Diameter, Timbang, at Minimum na Breaking Load (Tensile Grade 1960 MPa)

Nagsu-supply din ang YS STEEL ng mga lubid na may mga tensile grade na 1570 MPa, 1770 MPa, 2160 MPa, at mga compact strand constructions. Ang mas mataas na tensile grade ay nag-aalok ng mas malaking breaking load para sa parehong diameter ngunit maaaring mabawasan ang baluktot na buhay ng pagkapagod. Makakatulong ang aming engineering team na piliin ang pinakamainam na balanse para sa iyong aplikasyon.

Mga Karaniwang Aplikasyon

Ang Steel Wire Ropes ay ginagamit kung saan dapat buhatin, hilahin, i-secure, o suportahan ang mabibigat na kargada. Ang partikular na konstruksyon at diameter ay nakasalalay sa magnitude ng pagkarga, bilang ng mga bigkis, laki ng drum, bilis, at pagkakalantad sa kapaligiran. Sa YS STEEL, naglilingkod kami sa mga sektor kabilang ang:

• Pag-angat at pag-angat:Overhead crane, gantry crane, jib crane, electric hoists, at manual chain blocks.
• Marine at malayo sa pampang:Mooring lines, towing ropes, trawl wires, anchor lines, at shipboard rigging.
• Pagmimina:Shaft hoisting, balance ropes, guide ropes, at draglines sa underground at surface mine.
• Konstruksyon:Mga tower crane, mobile crane, piling rig, at pansamantalang mga kable ng suporta.
• Langis at gas:Drilling lines, sand lines, winch lines, at well servicing ropes.
• Mga elevator at escalator:Suspension ropes, governor ropes, at compensation ropes.
• Mga aerial ropeway:Track ropes, haulage ropes, at tension ropes para sa pasahero at materyal na transportasyon.
• Mga utility at kagubatan:Winch lines, skidding ropes, at transmission line pulling ropes.

Paano Piliin ang Tamang Steel Wire Rope

Ang pagpili ng tamang steel wire rope ay nangangailangan ng maingat na pagsusuri ng ilang mga kadahilanan. Ang paggamit ng maling construction ay maaaring humantong sa napaaga na pagkabigo, pagtaas ng downtime, at malubhang panganib sa kaligtasan. Inirerekomenda ng YS STEEL ang sumusunod na proseso ng pagpili:

• Tukuyin ang working load:Kalkulahin ang maximum na static load na dapat suportahan ng lubid. Isama ang mga dynamic na pwersa mula sa acceleration, shock, at wind.
• Ilapat ang naaangkop na kadahilanan sa kaligtasan:Para sa mga lifting application, karaniwan ang isang minimum na safety factor na 5:1. Para sa mga tauhan ng hoisting, kailangan ang 8:1 o 10:1. Sumangguni sa mga naaangkop na regulasyon gaya ng ASME B30, EN 13000, o ISO 4308.
• Piliin ang konstruksiyon:Kung ang lubid ay tumatakbo sa maraming bigkis o maliliit na drum, pumili ng flexible na konstruksyon tulad ng 6x36 o 8x19. Kung ang load ay pangunahing static o ang lubid ay nakakaranas ng mataas na pagkasira sa ibabaw, 6x7 o 6x19 ay maaaring mas mahusay.
• Piliin ang core:Inirerekomenda ang IWRC para sa mabibigat na karga, multi-layer drum winding, at mataas na mga kondisyon ng pagdurog. Ang FC ay angkop para sa mas magaan na mga kargada at bihirang nakayuko sa mga bigkis.
• Itugma ang surface finish sa kapaligiran:Gumamit ng galvanized o hindi kinakalawang na asero para sa panlabas, dagat, o kemikal na pagkakalantad. Ang maliwanag na pagtatapos ay katanggap-tanggap sa malinis, tuyo na mga kondisyon sa loob ng bahay.
• I-verify ang mga sukat ng drum at sheave:Ang minimum na D/d ratio (drum o sheave diameter na hinati sa rope diameter) ay dapat na karaniwang 20:1 hanggang 25:1 para sa 6x19 at 6x36 ropes. Ang mas mababang mga ratio ay binabawasan ang baluktot na buhay ng pagkapagod.
• Kumpirmahin ang haba at pagtatapos ng mga pagwawakas:I-order ang tamang haba ng reel at tukuyin ang anumang mga end fitting. Ang YS STEEL ay maaaring mag-pre-cut ng mga haba at mag-install ng mga socket o swaged fitting.

Mga Madalas Itanong

Ano ang pagkakaiba sa pagitan ng 6x19 at 6x36 steel wire rope?

Ang 6x19 construction ay may 6 na hibla, bawat isa ay gawa sa 19 na mga wire, na nagbibigay ng mas kaunti ngunit mas malalaking panlabas na mga wire. Nagbibigay ito ng magandang abrasion at crush resistance ngunit katamtamang flexibility. Pinakamainam ito para sa pangkalahatang pag-angat, mga linya ng winch, at mga aplikasyon kung saan ang lubid ay dumadaan sa mas kaunting mga bigkis o sa mas mabagal na bilis. Gumagamit ang 6x36 construction ng 6 na hibla na may 36 na mas maliliit na wire bawat isa. Ang mas maliliit na wire ay ginagawang mas nababaluktot ang lubid at mas nakakayanan ang pagkapagod sa baluktot kapag tumatakbo sa maraming bigkis o maliit na diameter na drum. Gayunpaman, ang mas manipis na panlabas na mga wire ay mas madaling kapitan sa pagkasira sa ibabaw at kaagnasan. Kung ang iyong aplikasyon ay nagsasangkot ng madalas na baluktot, mataas na bilis ng linya, o maraming bigkis, 6x36 ang karaniwang mas mahusay na pagpipilian. Ang YS STEEL ay nag-iimbak ng parehong mga konstruksyon sa maraming diyametro at surface finish.

Paano ko matutukoy ang pinakamababang breaking load para sa aking steel wire rope application?

Ang pinakamababang breaking load, na tinatawag ding breaking strength, ay ang puwersa na kinakailangan upang maputol ang isang bagong lubid sa ilalim ng isang straight pull test. Upang pumili ng lubid, kalkulahin muna ang maximum working load na ipapataw ng iyong aplikasyon. Pagkatapos ay i-multiply ang load na iyon sa kinakailangang safety factor. Halimbawa, kung ang iyong maximum na load ay 2,000 kg at ang safety factor ay 5:1, ang lubid ay dapat na may pinakamababang breaking load na hindi bababa sa 10,000 kg. Ihambing ang halagang ito sa talahanayan ng tagagawa para sa partikular na construction at tensile grade. Ang YS STEEL ay nagbibigay ng mga breaking load table para sa lahat ng karaniwang mga lubid. Palaging gamitin ang pinakamababang breaking load na ipinapakita sa mill certificate sa halip na isang kinakalkula na tinatayang halaga. Kung ang lubid ay gagamitin sa pagyuko sa mga bigkis, dapat mo ring suriin ang fleet angle at D/d ratio upang maiwasan ang napaaga na pagkapagod.

Anong uri ng core ang dapat kong piliin: fiber core o IWRC?

Sinusuportahan ng core ang mga hibla at tumutulong na mapanatili ang cross-sectional na hugis ng lubid sa panahon ng baluktot at sa ilalim ng pagkarga. Ang fiber core ay mas magaan, mas flexible, at nagbibigay ng mas mahusay na shock absorption, ngunit ito ay may mas mababang crush resistance at maaaring mag-deform sa ilalim ng mataas na presyon o multi-layer spooling. Ang isang independiyenteng wire rope core, o IWRC, ay isang mas maliit na wire rope na ginagamit bilang core. Pinapataas nito ang breaking load ng humigit-kumulang 7% hanggang 10% kumpara sa parehong diameter na fiber core rope, pinapabuti ang dimensional stability, at lumalaban sa pagdurog kapag nasugatan sa maraming layer sa isang drum. Inirerekomenda ang IWRC para sa heavy lifting, crane hoists, excavator ropes, at anumang application na may mataas na bearing pressure. Ang fiber core ay angkop para sa mga static na linya, light-duty hoists, at mga application kung saan ang bigat ay isang alalahanin. Ang YS STEEL ay maaaring magbigay ng parehong mga pangunahing uri para sa karamihan ng mga konstruksyon.

Dapat ba akong gumamit ng galvanized o hindi kinakalawang na asero na wire rope?

Ang pagpili ay depende sa operating environment at ang kinakailangang corrosion resistance. Ang Galvanized Steel Wire Ropes ay may zinc coating na pinoprotektahan ang bakal mula sa kalawang sa labas, mahalumigmig, o bahagyang kinakaing unti-unti na mga kapaligiran. Ito ay mas matipid kaysa sa hindi kinakalawang na asero at nag-aalok ng mataas na lakas. Ang hot-dip galvanizing ay nagbibigay ng mas makapal na zinc layer kaysa electro-galvanizing. Ang hindi kinakalawang na asero na wire rope, karaniwang grade 304 o 316, ay nag-aalok ng superyor na corrosion resistance at ginagamit sa marine, chemical, food processing, at offshore applications. Ang hindi kinakalawang na asero ay may mas mababang lakas kaysa sa high-carbon steel na lubid na may parehong diameter, kaya maaaring kailangan mo ng mas malaking diameter upang makamit ang parehong breaking load. Ang YS STEEL ay nagbibigay ng maliwanag, galvanized, at hindi kinakalawang na asero na mga opsyon upang masakop ang isang buong hanay ng mga kapaligiran. Para sa paglulubog sa tubig-alat, 316 hindi kinakalawang na asero o mabigat na yero na lubid ay inirerekomenda.
